非金属石墨接地模块

产品介绍： 金益达低电阻非金属石墨接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的非金属矿物和电解物质组成，增大了接地体本身的散流面积，减小了接地体与土壤之间的接触电阻，具有强吸湿保湿能力，使其周围附近的土壤电阻率降低，介电常数增大，层间接触电阻减小，耐腐蚀性增强，因而能获得较小的接地电阻和较长的使用寿命。 主要性能： 1、耐腐蚀、无毒害、使用寿命长、安装方便 2、能吸湿保湿、接地电阻低，要比相同尺寸的钢管接地体低22%～40% 3、大电流冲击后阻值不增大，也无变硬、发脆、断裂现象 4、在高土壤电阻率地域接地，能有效地降低接地电阻 5、接地电阻受季节影响小，阻值能保持长期稳定 施工方法： 1、低电阻接地模块可进行垂直埋置或水平埋置，埋置深度不宜小于0.6米，一般为0.8-1.0米。 2、采用几个模块并联埋置时，模块间距不宜小于4.0米。如条件不允许，可适当减小，与此同时应减小计算模块用量时模块利用系数的取值。 3、低电阻接地模块的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度应不小于100mm，不允许虚焊、漏焊。 4、应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。 5、坑槽回填应采用细粒土为填料，不得用碎砖等建筑垃圾作回填料。回填时应分层操作，填30公分料后，适量加水并夯实。再填料，加水和夯实，直至与地表齐平。夯实时应注意既使模块与回填土，回填土与地层接触紧密，又不要损伤模块本身。回填完毕后再次浇水湿润。 6、吸湿72小时后，用地阻仪测量工频接地电阻。若未达到预期目标，应分析原因和采取弥补措施。 7、在寒冷地区，模块应埋在冻土层以下。

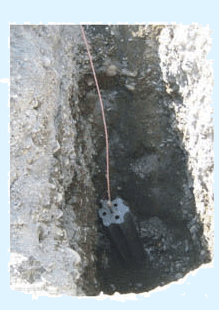

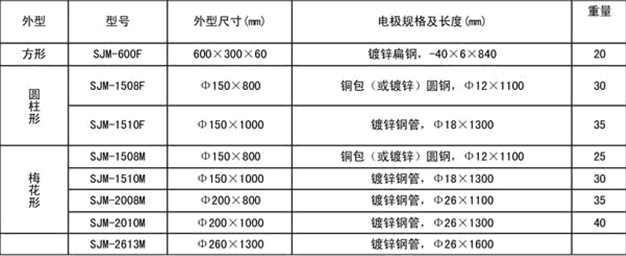

技术参数：



应用范围：
 1、发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地；
2、贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地；
3、各种高层建筑及高大构筑物、名胜古建筑 、高大纪念塔等防雷接地；
4、石油输送管道及油气罐，易燃易爆物质仓库防雷接地。
用量计算：根据地网土层的土壤电阻率，采用下式计算HL-01型接地模块用量：水平埋置，单个模块接地电阻：并联后总接地电阻：Rnj＝Rj/nη 式中：ρ－土壤电阻率(Ω·m) a、b－HL-01型接地模块的长、宽(m)； Rj－单个模块接地电阻(Ω)； Rnj-总接地电阻(Ω)； n－接地模块个数； η－模块调整系数，一般取0.6-0.9。

用量计算： 根据地网土层的土壤电阻率，采用下式计算HL-01型接地模块用量： 水平埋置，单个模块接地电阻： 并联后总接地电阻：Rnj＝Rj/nη 式中：ρ－土壤电阻率(Ω·m) a、b－HL-01型接地模块的长、宽(m)； Rj－单个模块接地电阻(Ω)； Rnj-总接地电阻(Ω)； n－接地模块个数； η－模块调整系数，一般取0.6-0.9。
